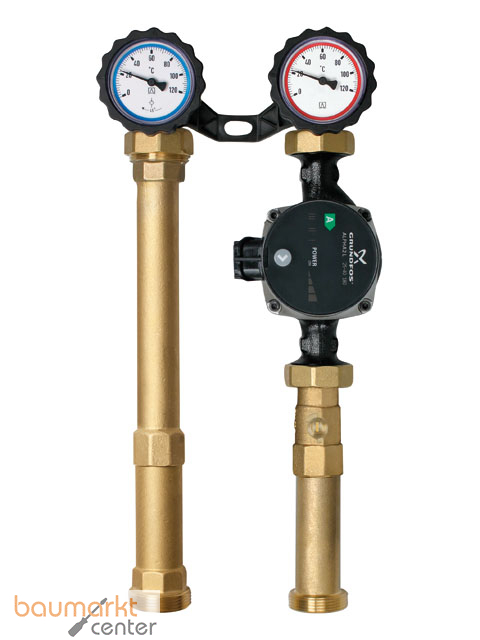

AFRISO Heizungspumpengruppe PrimoTherm

180-1 DN25 GP

AFRISO Heizungspumpengruppe PrimoTherm
180-1 DN25 GP
Heizungspumpengruppe zur Verwendung in
ungemischten Heizkreisen, speziell auch
zur Speicherladung. Sie bildet die
Verbindung zwischen Heizkessel und
Rohrleitungssystem.
Komplette, fest vormontierte und auf
Dichtheit geprüfte Heizungspumpengruppe
mit allen erforderlichen
Funktionsbauteilen, formschlüssige
Isolation und Wandbefestigung.
Pumpenstrang (Vorlauf/warm) besteht aus:
- Umwälzpumpe
- Kombihahn mit Thermometer im Handrad
(rote Kennung, Anzeigebereich 0/120 C)
- Kugelhahn unterhalb der Pumpe
- Längenausgleichsrohr mit
Anschlussverschraubung
- Systemanschluss G1 1/2 außen (Kessel),
G1 innen (Heizkreis)
Rücklaufstrang besteht aus:
- Kombihahn mit Schwerkraftbremse,
Thermometer im Handgriff
(blaue Kennung,
Anzeigebereich 0/120 C)
- Längenausgleichsrohr (Pumpe/Mischer)
mit Anschlussverschraubung
- Systemanschluss G1 1/2 außen (Kessel),
G1 innen (Heizkreis)

Die Isolation dient gleichzeitig als
sichere Transportverpackung. Mischer und
Stellmotor können nachgerüstet werden.

Technische Daten
Achsabstand: 125 mm
Systemanschlüsse
Kessel: G 1 1/2 außen
Heizkreis: G 1 innen
Temperatur-
einsatzbereich
Medium: Tmax = 110 C
Anlagendruck: Max. 10 bar
Nenngröße: DN25
Kvs-Wert: 4,8 m3/h
Isolation: Polypropylen EPP
Maße
B x H x T: 250 x 475 x 152 mm
Umwälzpumpe
Typ: Grundfos
UPM3 HYBRID
25-70/180
Baulänge: 180 mm
Schutzart: IP 44
Versorgungs-
spannung: AC 230 V, 50 Hz
Energieeffizienz-
klasse: A
Max. Fördermenge: 3,6 m3
Max. Förderhöhe: 7 m
Leistungsaufnahme: 2-52 W
Fabrikat: AFRISO
Typ: PrimoTherm 180-1
DN25 GP
Artikel-Nr.: 77645
