Produktbeschreibung
180-2 DN25 GP 3WM-SM Vario

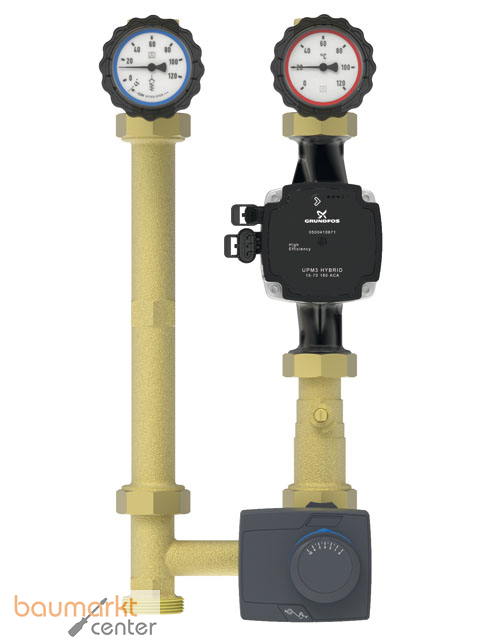

AFRISO Heizungspumpengruppe PrimoTherm
180-2 DN25 GP 3WM-SM Vario
Heizungspumpengruppe zur Verwendung in
gemischten Heizkreisen. Mit dem
3-Wege-Mischer und dem Stellmotor kann
die Vorlauftemperatur durch Beimischung
des Rücklaufes auf eine gewünschte
Temperatur geregelt werden. Mit
einstellbarem Kvs-Wert.
Komplette, fest vormontierte und auf
Dichtheit geprüfte
Heizungspumpengruppe mit allen
erforderlichen Funktionsbauteilen,
formschlüssige Isolation inklusive.
Der Pumpenstrang (Vorlauf/warm) besteht
aus:
- Kombihahn mit Thermometer im Handrad
(rote Kennung, Anzeigebereich 0/120 C)
- Kugelhahn unterhalb der Pumpe
- 3-Wege-Mischventil ARV 325 KVS Vario
mit einstellbarem Kvs-Wert und
ProClick-Adaptersystem
- Wartungsfreier, lautloser Stellmotor
ARM 343 (6 Nm, 120 s, AC 230 V) mit
0/90 Grad Drehwinkel,
Drehrichtungsanzeige, Umschalttaste
'Hand-/Automatikbetrieb' und
ProClick-Adaptersystem
- Systemanschluss G1 1/2 außen (Kessel),
G1 innen (Heizkreis)
Geeignet für die Verwendung von Pumpen
DN25 mit G1 1/2 x 180 mm.
Der Rücklaufstrang besteht aus:
- Kombihahn mit Schwerkraftbremse,
Thermometer im Handgriff
(blaue Kennung, Anzeigebereich
0/120 C)
- Längenausgleichsrohr mit
Anschlussverschraubung
- T-Stück zur Mischeranbindung
- Systemanschluss G1 1/2 außen (Kessel),
G1 innen (Heizkreis)
Technische Daten
Achsabstand: 125 mm
Systemanschlüsse
Kessel: G 1 1/2 außen
Heizkreis: G 1 innen
Temperatur-
einsatzbereich
Medium: Tmax = 95 C,
kurzzeitig 120 C
Anlagendruck: Max. 10 bar
Nenngröße: DN25
Kvs-Wert
verstellbar: 2,5 - 4 - 5 - 6 -
8 - 12 m3/h
Isolation: Polypropylen EPP
Maße
B x H x T: 250 x 475 x 152 mm
Umwälzpumpe
Typ: Grundfos
UPM3 HYBRID
25-70/180
Baulänge: 180 mm
Schutzart: IP 44
Versorgungs-
spannung: AC 230 V, 50 Hz
Energieeffizienz-
klasse: A
Max. Fördermenge: 3,6 m3
Max. Förderhöhe: 7 m
Leistungsaufnahme: 2-52 W
Fabrikat: AFRISO
Typ: PrimoTherm 180-2
DN25 GP 3WM-SM Vario
Artikel-Nr.: 77301
