Produktbeschreibung
G3/4 IG 3 bar IL KV, mit Isolierung

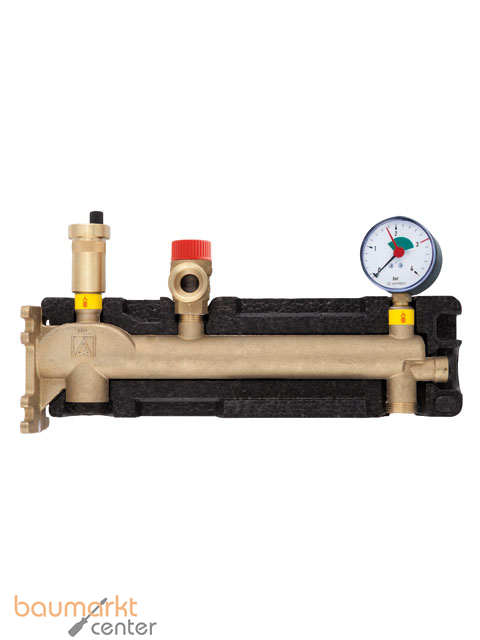

AFRISO Gefäßanschlusskombination GAK-MS
Zum Anschluss von
Membranausdehnungsgefäßen bis 50 l für
geschlossene Heizungsanlagen nach
EN 12828 bis zu einer Leistung von
50 kW.
Vormontierte Kombinationsarmatur,
bestehend aus:
- Armaturenträger aus massivem
Messingguss mit integriertem
Kappenventil zum Anschluss des
Membranausdehnungsgefäßes
- Bauteilgeprüftem Sicherheitsventil
- Heizungsmanometer mit rotem
Markierungszeiger, montiert über
selbstdichtendem Montageventil
- Schnellentlüfter (12 bar), montiert
über selbstdichtendem Montageventil
- Zwei formschlüssigen
Isolationshalbschalen
Lieferumfang
- GAK
- 2 Isolationshalbschalen
- Montagezubehör:
Schrauben, Unterlegscheiben, Dübel,
Plombe, Plombendraht, Verschraubung
G3/4 IG x G3/4 Überwurfmutter zum
Anschluss des Ausdehungsgefäßes
Technische Daten
Anschlüsse
Kessel: G3/4 IG
Ausdehnungsgefäß: G3/4 IG
Temperatur-
einsatzbereich
Medium: Max. 120 C
Maße (BxHxT) 360 x 185 x 100 mm
(mit Isolation)
Isolation: Expandiertes
Polypropylen EPP
Armaturenträger: Messing,
Ausladung 300 mm
Membran-Sicherheitsventil MS
Eingang x Ausgang: G1/2 x G3/4
Dichtung: Teflonring, drehbar
eingedichtet
Ansprechdruck: 3 bar
Wärmeleistung: 50 kW
Heizungsmanometer: Rohrfedermanometer
mit selbstdichtendem
Montageventil
Anzeigebereich: 0/4 bar, mit rotem
Markenzeiger
Durchmesser: 63 mm - G3/8 rad
Schnellentlüfter mit Aquastop
Eingang: G3/8
Nenndruck: 12 bar
Fabrikat: AFRISO
Typ: GAK-MS
Artikel-Nr.: 77932
