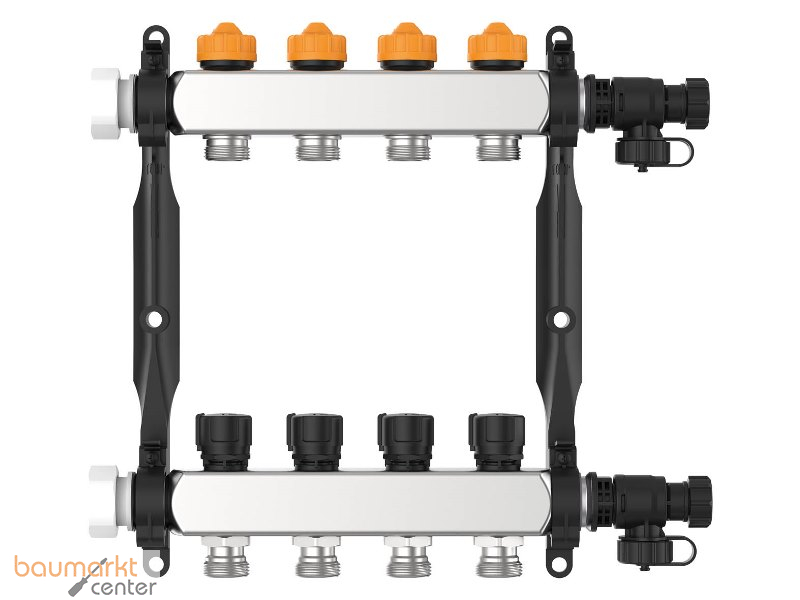

AFRISO Edelstahl-Heizkreisverteiler

ProCalida VA 1 C-DP 6

AFRISO Edelstahl-Heizkreisverteiler
ProCalida VA 1 C-DP 6
Verteilersystem für Flächenheizungen und
Kühlsysteme mit dynamischen
Regulierventilen zum konstanten Regeln
der Wassermengen. Zur Verteilung von
Heizungs- und Kühlwasser nach DIN 2035
oder Wasser-Glykol-Gemischen in
geschlossenen Systemen.
Geeignet für 6 Heiz-/Kühlkreise.
Passend für elektrothermische
Stellantriebe TSA-02/-03 von AFRISO oder
handelsübliche Stellantriebe mit
Überwurfmutter M30 x 1,5 mm.

Technische Daten
Anzahl Heiz-/
Kühlkreise: 6
Medium: Heizungswasser und
Kühlwasser nach
VDI 2035
(Wasser-Glykol-
Gemische mit
max. 50 %
Beimischung)
Prüfdruck: Max. 6 bar
Verteilerrohr: Edelstahl 304
(1.4301)
Hauptanschluss: G1 flachdichtend,
mit Überwurfmutter
Anschluss wahlweise
von rechts oder
links
Anschluss Heiz-/
Kühlkreis: G3/4-Außengewinde,
Eurokonus passend
für handelsübliche
Klemmring-
verschraubungen
Temperatur-
einsatzbereich
Medium: -20/+90 C bei 3 bar
-20/+80 C bei 4 bar
-20/+70 C bei 5 bar
-20/+60 C bei 6 bar
Wandhalterung: Schlagfester
Kunststoff mit
Gummilagerung,
erfüllt DIN 4109
passend für
marktübliche
Verteilerschränke
Balkenabstand: 220 mm
Vorlaufventile: Absperrbar
Dynamische
Rücklaufventile
Aufnahmegewinde: M30 x 1,5 mm
Außengewinde
Schließkraft: < 80 N
Schließmaß: 12 +- 0,6 mm
(Offenstellung
15 mm)
Einstellbereich: 20 bis 340 l/h
Arbeitsbereich: 50 bis 700 mbar
Dynamischer
Regelbereich: 150 bis 700 mbar

Fabrikat: AFRISO
Typ: ProCalida
VA 1 C-DP 6
Artikel-Nr.: 86426
